系统应用意义
冶金工程领域是研究从矿石等资源中提取冶金企业金属或金属化合物，并制成具有良好的使用性能和经济价值的材料的工程技术领域。
冶金是国民经济建设的基础，是国家实力和工业发展水平的标志，它为机械、能源、化工、交通、建筑、航空航天工业、国防军工等各行各业提供所需的材料产品。
随着冶金新技术、新设备、新工艺的出现，冶金产品将在支撑经济、国防及高科技发展上发挥愈来愈重要的作用，其安全生产也成为关系国际民生的大事。
红外热像监控系统通过非接触式的测温方式，解决了在冶金各工艺中测量温度高、不易接近测量的问题。红外热像监控系统具有图像清晰、稳定、不受测量环境的干扰，具有强大的图像分析功能，具有较高的温度分辨率能满足实测距离的要求，具有较高的测量精确度和合适的测温范围。适合于冶金企业的实时温度监控。
红外热像监控系统是冶金行业监测温度的一种重要手段，它具有非接触，不停运，24小时实时监控，发现安全隐患能及时报警等诸多优点，可以做到省时、省力，大大提高设备的运行可靠性。
系统实现目标
系统的建设实现以下的目标
- 全天候监控：利用红外热像监控系统通过远端控制，无需看管而实现全天候运行。
- 实时显示：连续、自动、非接触采集多点温度，实时显示全辐射红外热图，值班人员可查看热像仪监测范围内任意位置的温度。
- 自动报警：系统可针对设备设置不同监控区域，每个区域可分别设置不同报警规则；监测到设备异常后，系统会在监控画面上标注异常或高温部位，同时触发报警，生成报警信息；报警信息通过声音或光电方式第一时间通知值班人员查看现场情况，及时做出相应处理；系统发出报警信息同时会录制事发过程中的视频文件，方便后期查找调用。
- 专业分析；系统可人为或自动进行录制和拍摄热图或全辐射视频以供分析，并出具专业检测报告。
钢包内部安装了一层纳米材料耐温层，高温钢水会对耐温层不断侵蚀，使用次数超量后耐温层出现老化变薄，此时极易引起穿包造成设备损失和人员伤亡。
炼钢厂其他生产设备铁水包和转炉有着与钢包相似的内部结构，同样也有相同的安全风险，无论是其中哪个设备发生穿炉穿包现象都会直接威胁生产人员生命安全，造成严重生产事故，同时造成严重设备损坏和巨大经济损失。
因此钢包、铁水包等的安全生产是炼钢厂正常运行的重要环节，考虑到设备的安全性在合适位置安装FOTRIC系列在线式红外热成像仪，对生产设备进行全天候检测，发现异常及时报警，提前做好预防和维护措施，确保炼钢安全生产。
经过多次现场技术交流、生产现场勘测，综合厂区领导与技术专工指导建议，热像科技根据现场实际，设计对应的技术方案，以帮助炼钢厂建立钢包、铁水包、红外在线监控系统，实现核心生产设备重大故障提前预警，取代低效的人工检测。
检测位置
钢包、铁水包结构相似，发生危险的过程、原因和方式相同，由于高温液体的冲刷导致包壁变薄甚至耐火砖脱落造成穿包危险。
钢包、铁水包包底和包壁是直接受冲刷区，也是耐火砖最容易变薄脱落区域。FOTRIC红外热像仪可对包壁、耳轴、包底等重点区域进行实时监控，一旦发生高温异常，立刻发出报警通知相关人员安排下线检修，防止出现穿包等重大生产事故。
监控效果图：

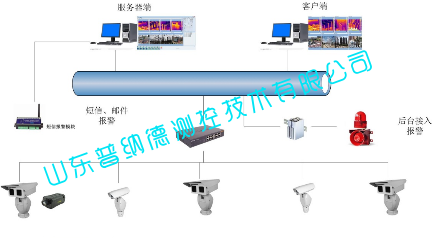

系统架构图

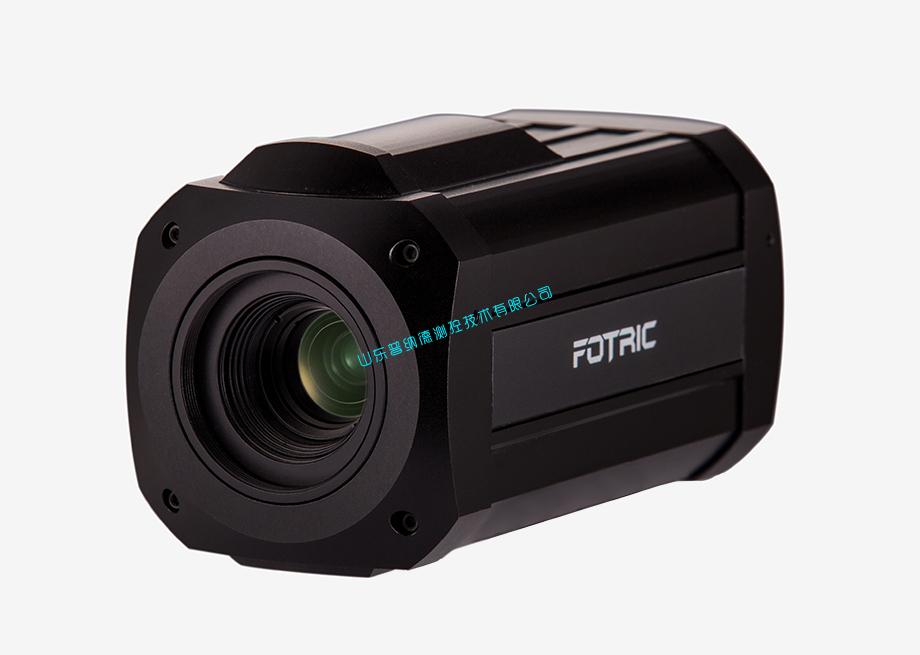

推荐产品
