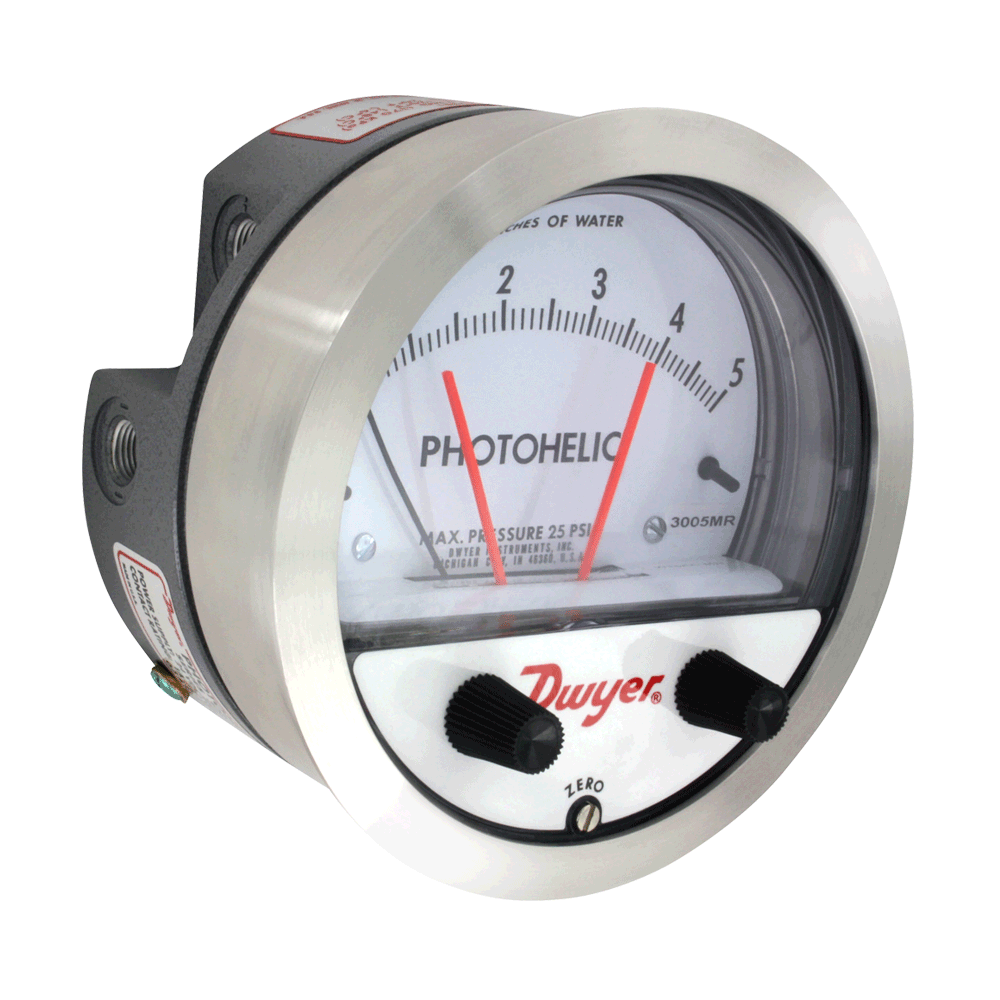

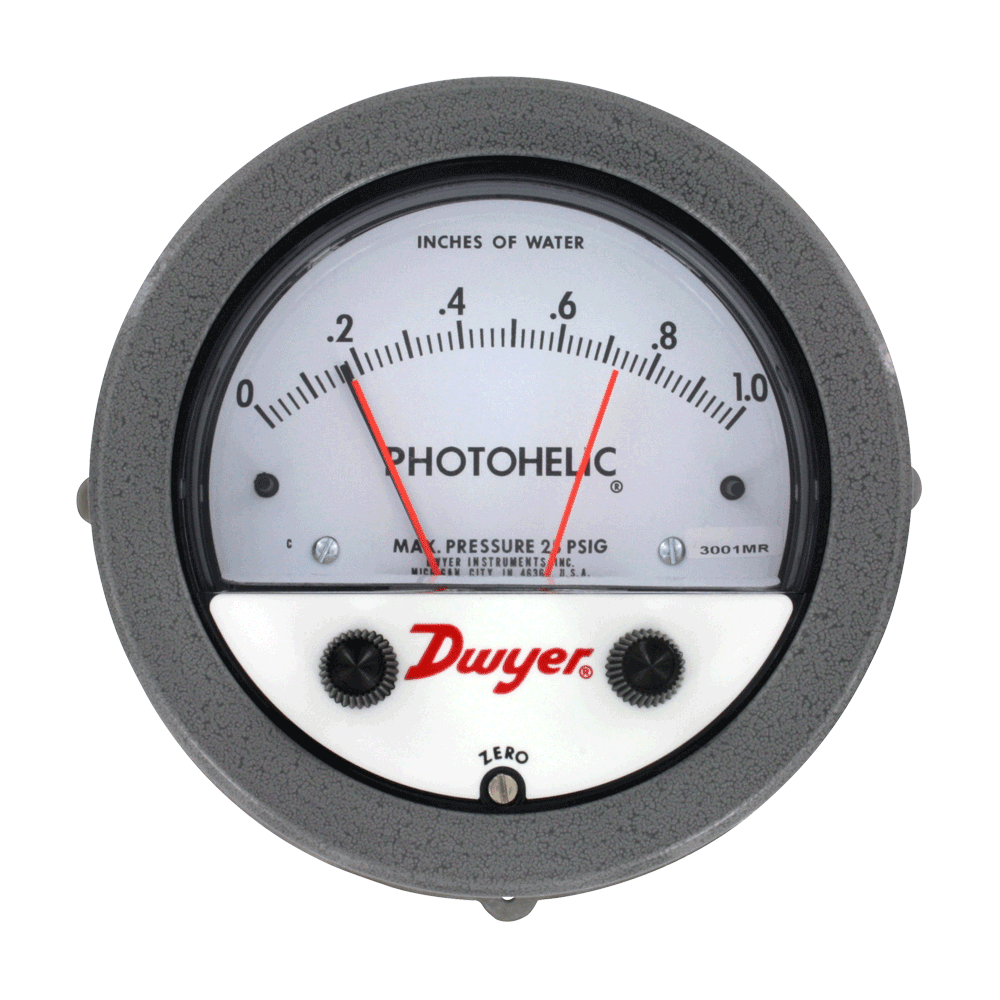

A3000系列 Photohelic?微差压开关/表采用了可靠耐用的Magnehelic?设计理念，把高精度差压表和高重复性的差压开关组合在一起。可以测量和控制空气或其它兼容气体的正压，负压或差压。标准耐压等级为25psig(1.7bar)，也可选择耐压35psig(2.4bar)或耐压80psig (5.5bar)。36000S单压型可以测量到6000 psig (413 bar)且耐压到9000psig(620bar)。两个双刀双掷的开关用于高/低限位控制。仪表盘面上的旋钮可很容易调整设定点，每个设定点的回差小于1%，比指针的宽度还窄。采用两个设定点能够锁定出不同的回差，最适用于控制风机，风门等。差压表读数不受开关操作的影响，即使失电也不影响读数。可选的量程范围从0-0.25英寸水柱(0-6毫米水柱)到30psi(2.1bar)。

Photohelic的工作原理
当在高低设定点值之间差压变化，到某一设定点时，联动的遮光板会遮挡住射向限位晶体管的红外线光束，这样晶体管信号被放大而触发双刀双掷开关动作。

特点
采用工程塑料外壳保护所有的电子元件和线路。固态开关和电子元器件固定在环氧树脂保护的电路板上，并带阻燃接线端子排。

●  表盘和镶框（带设定点旋钮和调零螺丝口）可被打开看见Photohelic微差压表/开关的结构。表盘采用透明的聚碳酸酯塑料。

●  指针和光闸被平衡地安装在螺旋轴上。根据压力的不同，光闸可被带动经过光学限位开关的卡槽，使得自带的红外线光源射向光电晶体管或被遮挡。

●  避光保护能有效地阻止外部光线进入，以免影响内部的光电晶体管，而且仪表指针又能自由转动，设计合理，美观大方。

●  光学限位开关 的可靠性高，使用寿命长。直接附带在指针上，分别对齐，以保证精准的开关动作。

●  柔性驱动轴连接设定点调节旋钮。

●  零点调整螺钉连接表盘上的螺钉用来调整压力读数。

●  塑料外壳保护电子元器件和电气连接。

●  聚碳酸酯塑料连接件或接线板都是阻燃的。

●  玻璃环氧树脂印刷电路板稳定耐用，性能好。

●  负载继电器采用带锁定的双刀双掷开关，应用广泛。

●  电路系统为50/60 Hz，120VAC设计，容许波动范围为电压的10%。可特别订制其它电压选项。

●  开关设置的指针一直指示设定点的位置。

●  弹簧摩擦力耦合可避免设定点调节装置被过调而损坏。

●  三合一仪器使多个仪器融合为一个产品，节省库存，安装时间和费用。

●  整体设计和1%满量程死区提供了对压力变化的快速响应，意味着开关无延迟和无颤动操作。

●  可满足从低到高压力测量要求的各种型号。
