TransPort PT900 的新特性

PT900 不仅拥有与 PT878 相同的高性能，还拥有经过全面重新设计的测量传感器、流量变送器、夹具和用户界面。主要改进包括经过重新设计的传感器固定装置和简化的 Android 平板用户界面。

PT900 旨在改善用户体验，并提供可以激发更高用户信心的测量。无论使用此流量计的用户经验水平如何，所有用户都将能够：

• 正确安装夹具，极少出现困惑或需要调整位置

• 正确连接传感器和换能器线缆

• 启动平板并通过蓝牙®与传感器配对

• 在数分钟内展开测量

产品详情

TransPort PT900 系统包含：

• 换能器夹具

• 流量变送器（电子器件）

• 手提箱

• 附件

可用选件包括：

• 无线平板

• 可充电电池组或备用电池

• Baker Hughes PocketMike 测厚仪

• 能量计量套件。

TransPort PT900 规格

操作与性能

流体类型

液体：可导声的液体，包括大部分纯净液体以及许多混有少量固体或气泡的液体

流量测量

获得专利的互相关时差法 (Correlation Transit-TimeTM) 模式

管线尺寸

标配：0.5 至 24 英寸（15 至 600 毫米）

选配：最大 300 英寸（7500 毫米），应客户要求提供

管壁厚度

最大 3 英寸（76.2 毫米）

管线材质

所有金属和多数塑料

对于混凝土、合成材料和高腐蚀性或有内衬的管线。

精度

±1% 的读数精度（2 英寸/50 毫米或更大管线尺寸）

±2% 的读数精度（0.5 英寸/15 毫米至 <2 英寸/50 毫米 管线尺寸）安装假定拥有已充分满管、对称的流量剖面（通常是满足上游 10 倍管径的直管段和下游 5 倍管径的直管段）。最终安装精度由多个因素决定，其中包括流体、温度范围、管线中心性等因素。

重复性

±0.2% 的读数

流速范围（双向）

±0.1 至 40 英尺/秒（±0.03 至 12.19 米/秒）

响应时间

最高 2 Hz

测量参数

流速、体积、质量、能量、累积

通道

1 或 2 个通道

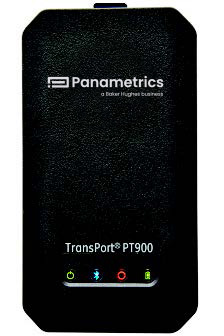

流量变送器

外壳

IP65 防护等级

规格

• 重量：3 磅（1 .4 千克）

• 尺寸（高 x 宽 x 测量深度）：7 .9 x 4.3 x 1.5 英寸(200 x 109 x 38 毫米）

• 安装：缠绕管线的软带或磁性夹具

模拟输入

4-20 mA (qty 2)

模拟输出

4-20 mA (qty 1)

数字输出

脉冲（积算仪）、频率、警报 (qty 1)

数字通信

• 通过 RS485 端口的 Modbus

• 蓝牙®无线

• Micro-USB 端口

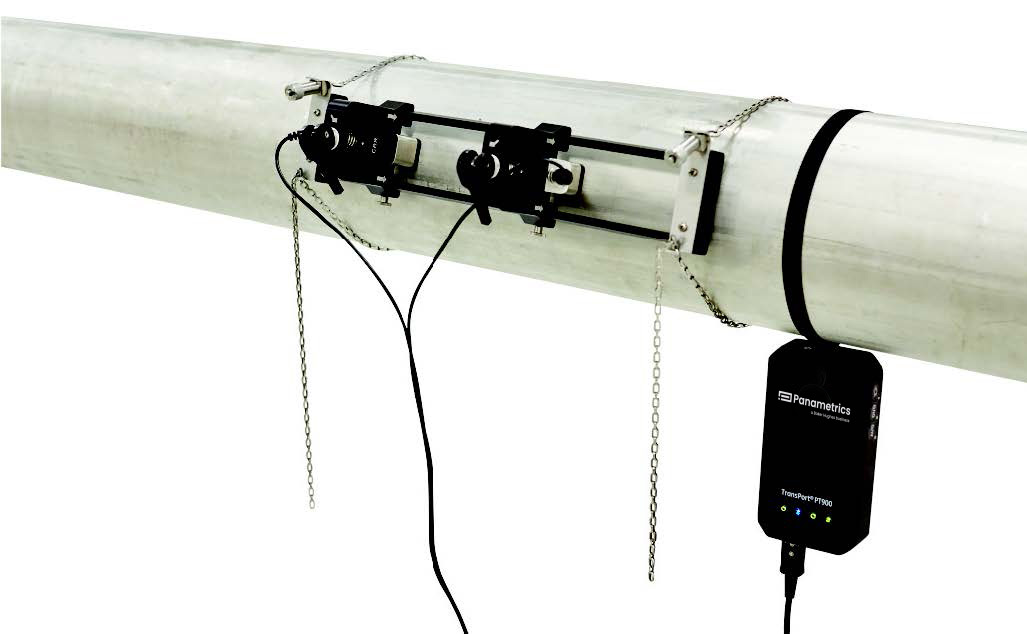

安装到管线上的夹具、换能器和传感器

电池

类型：锂离子（高能量、可充电）

寿命（持续操作）：18-20 小时

寿命（节能模式）：>4 天

充电器：100 至 240 VAC (50/60/Hz)

充电时间：约 3 小时（从 0% 到 100%）操作温度

充电：0 至 45°C（32 至 113°F）

放电：-20 至 55°C（-4 至 131°F）

操作温度

-20 至 60°C（-4 至 140°F）

电子类别

• CE (EMC Directive) IEC 61326-1:2013、IEC 61326-2- 3:2013、LVD2006/95/EC、EN 61010-1 2010

• ANSI/UL STD.61010-1、CAN/CSA STD.C22 .2 NO. 61010-1

• 符合 WEEE (Directive 2012/19/EU)

• 符合 RoHS (Directive 2002/95/EC)）

TransPort PT900 规格

用户界面

显示

运行Android操作系统（4 .4 或更高版本）的平 板，LCD 电容触摸屏，800 x 1280 分辨率

尺寸

• 7 英寸平板：

典型 7.75 x 4.75 x 0.75 英寸（196 x 120 x 19 毫米）

• 8 英寸平板：

典型 8.75 x 6.00 x 0.75 英寸（222 x 152 x 19 毫米）WEEE 適合（指令2012/19/EU）

电池寿命

>12 小时持续使用

电池充电器

100 至 250 VAC (50/60 Hz)

操作环境温度

0 至 50°C（32 至 122°F）

与流量传感器的通信

蓝牙®

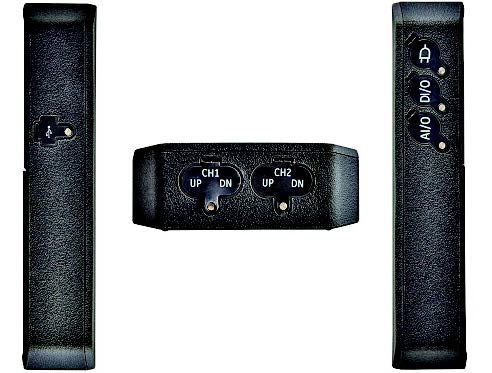

变送器、传感器的电气连接

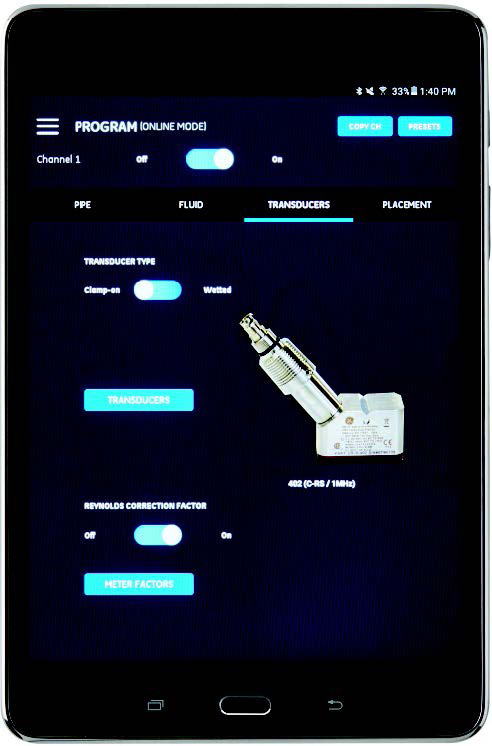

PT900 APP 平板显示屏

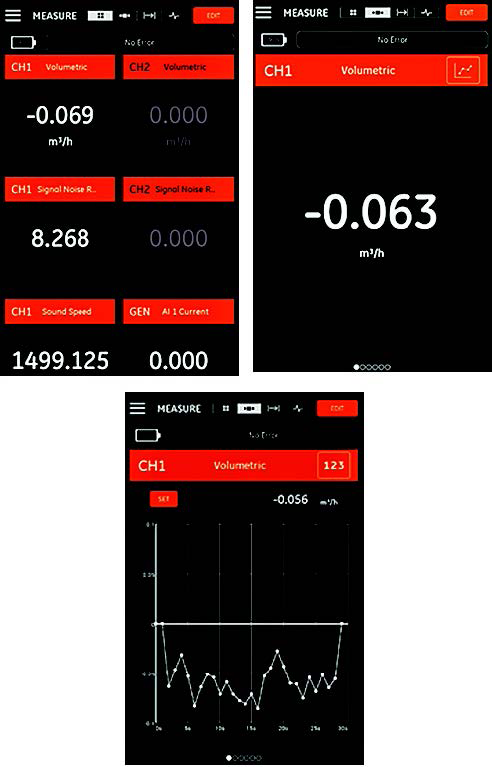

测量屏幕

软件应用 (PT900 APP)

直观的触摸屏界面

• 彩色、图标驱动的设计

• 教程风格的编程

• 现场参数预设

• 多个显示选项

• 广泛的在线帮助

语言

英语、阿拉伯语、简体中文、荷兰语、法语、德语、意大利语、日语、朝鲜语、葡萄牙语、俄语、西班牙语、瑞典语、土耳其语

安装 PT900 APP

通过以下方式获取 PT900 APP：

• SD 卡中提供的文件

• 从 Google Play 免费下载

• 从 Panametrics 网站免费下载（使用右侧的二维码）

夹装式换能器

温度范围*

• 标配：-40 至 302°F（-40 至 150°C）

• 选配：-328 至 752°F（-200 至 400°C）

*参考各个换能器型号规格，了解具体的温度范围

安装

• 全新 PT 夹具，适用于≥2 英寸（50 毫米）管线

• CF-LP 夹具，适用于 1/2 英寸（15 毫米）至  2 英寸（50 毫米）管线

PT9 换能器线缆

• 标配长度：25 英尺（8 米）RG316 同轴电缆

• 最大长度：100 英尺（30 米）RG316 同轴电缆

• 温度范围：-40° 至 302°F（-40° 至 150°C）

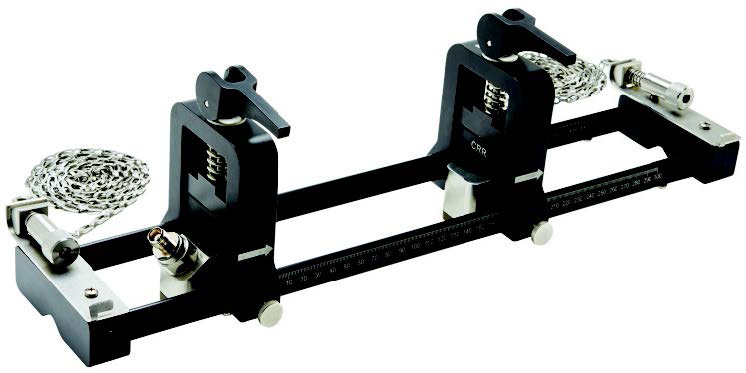

CRR 换能器夹具

TransPort PT900 规格

附件

手提箱

• 软尼龙手提包，包含带子和专用设备分隔物（标配）

• 硬质箱子，包含轮子和专用设备隔间（选配）

线缆

• 输入和输出线缆：模拟和数字

• 线缆适配器：TNC 转 BNC 或 UTDR 连接器

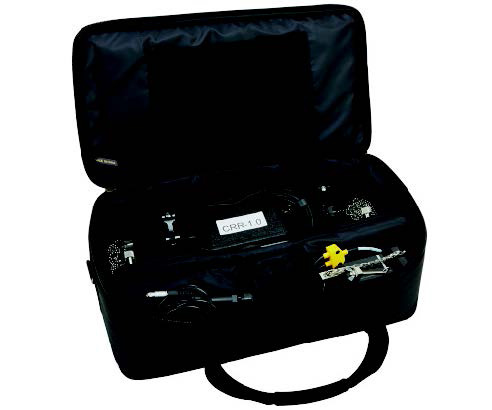

标准软壳手提箱

选件

无线平板

• Android 操作系统（4 .4 或更高版本）

• 保护箱保护箱

能量计量套件

选配的能量计量套件计算能量功率和累积能量。

• 温度传感器：回路供电 4 线式 PT1000 表面贴装式 RTD，经过 NIST 认证

• 精度：±0 .12°C (±0 .22°F) 的读数精度

• 范围：0 至 149°C（32 至 300°F) 标配

Panametrics PocketMike 测厚仪

• 紧凑不锈钢设计，IP67

• 旋转式高对比度 LCD 显示屏

• 通过四个按键轻松操作

• 集成、可更换的 5 MHz 探头

• 范围从 1 至 250 毫米（0 .040 至 10 英寸）

• 标准 AA 电池

备用电池

• 电池组：锂离子，高能量，可充电

• 电池充电器：100 至 240 VAC (50/60/Hz)

线缆适配器

TNC 转 BNC 或 UTXDR 连接器
