产品简介：

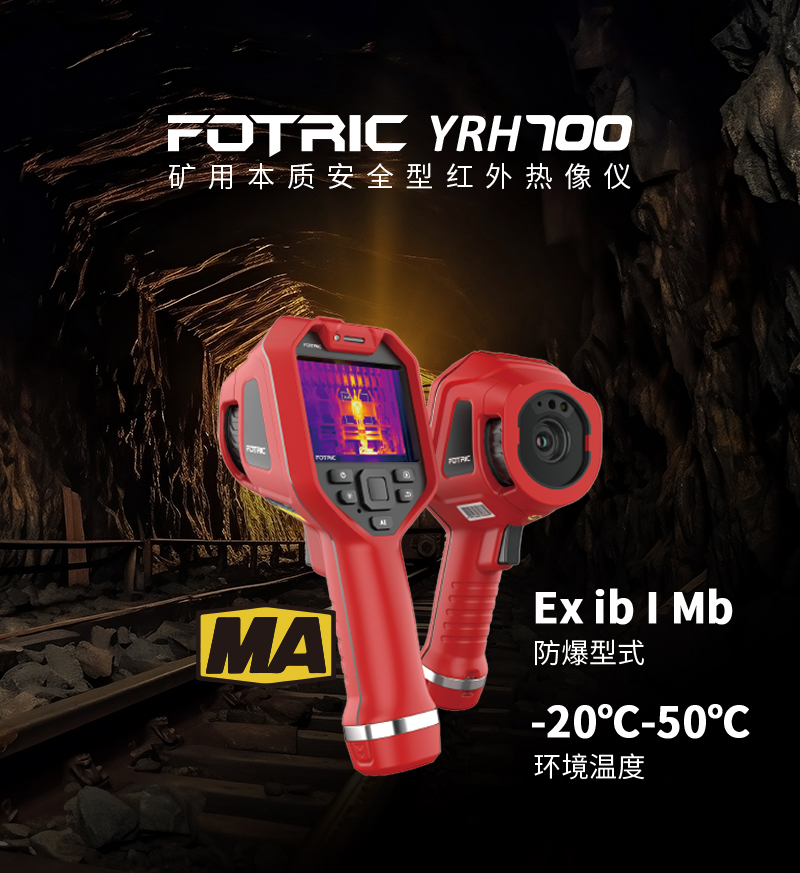

煤安认证，矿用本质安全型红外热像仪
18615230752/0531-88975421
|
MA 煤安认证 煤安认证是煤矿矿用产品安全标志认证的简称。 矿用产品安全标志管理制度是对涉及矿山安全生产及矿工安全健康的产品(包括设备、材料、安全仪器仪表等)所采取强制性管理制度。这一制度最大限度避免了低劣产品进入井下，保障煤矿井下生产安全。
普通热像仪，为什么不能用于煤矿井下? 煤矿井下有瓦斯、煤尘等爆炸性危险源，为了防止瓦斯、煤尘发生爆炸，需要杜绝一切能够点燃矿井瓦斯、煤尘潜在火源。 而普通热像仪在使用过程中有可能出现电火花、电弧等，它们都具有一定的能量，极易成为点燃矿井瓦斯、煤尘的点火源和热源。 FOTRIC YRH热像仪，为什么能用于矿井下? FOTRICYRH热像仪通过煤安认证，将设备内部暴露于潜在爆炸性环境的连接导线和器件，可能产生的电火花或热效应能量限制在无法引燃周围爆炸性混合物的水平，完全实现了电气防爆。
FOTRIC YRH热像仪，是否适用于非煤矿矿山? 是可以的，根据国家矿山安全监察局矿安[2022]123号文件《国家矿山安全监察局关于印发执行安全标志管理的矿用产品目录的通知》，取得煤矿矿用产品安全标志后可以在非煤地下矿山使用，不需再取得非煤地下矿山矿用产品安全标志。
|
|
|
核心参数 |
|
|
384*288 红外分辨率 |
-20~700°C 测温范围 |
|
IP54 防护等级 |
49°*37° 广角镜头 |
|
士2°C或2% 测温精度 |
-20~50°C 工作温度 |
|
法国Lynred探测器 测温更精准，图像更清晰，功耗更小 |
|
800万可见光相机 工业级CCD相机，在严苛工业环境，也能提供高清的可见光对比图 |
|
高通骁龙芯片 源自美国高通骁龙高性能芯片，功耗更小，运行更流畅，赛灵思FPGA芯片，为HawkAI打下坚实硬件基础 |
|
多种应用场景 |
|
|
一、煤堆、矿井断面阴燃隐患检测 |
|
 |
|
|

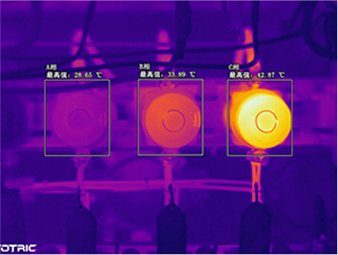

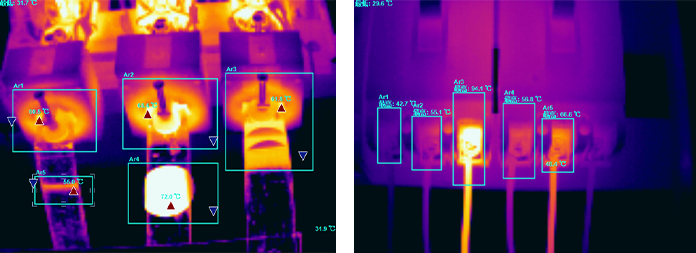

二、煤矿各处电气设备检测 电动机、变电站、动力电缆、大型液压泵、电气开关、接头、局扇等，检测异常发热。 |
|
 |
 |
|

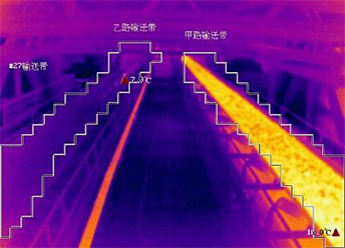

三、煤矿设备检测 输煤皮带轴承、绞车等设备发热检测，并下顶板密闭性顶板脱落和采区透水检查，瞎炮分布确认，采煤机组与液压支架实时工作状况。 |
|
 |
 |
|
四、矿井救援 通过探测人体的热量，帮助救援队伍在能见度低的环境中找到生还者。还可以检测火灾和设备故障，通过实时温度变化识别潜在危险，确保救援工作的安全性。 |
|
 |
|
| 够可靠 | |
|
IP54 防水防尘，从容面对复杂工作环境 |
50000组图片 标配32GTF存储卡，存储大于50000组热像和可见光图片 |
|
2米防摔 如此小巧也能达到防摔的坚固设计
|
4小时续航 单块电池达4小时续航，标配两块电池，满足一天续航 |
| 够小巧 | |
|

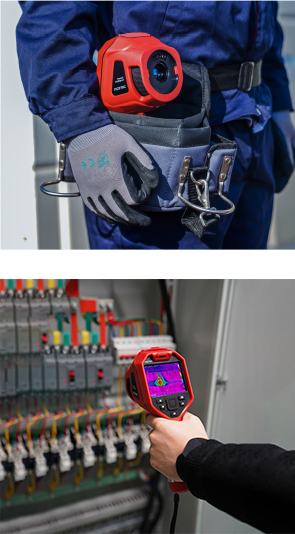

243*95*142mm 小巧外形，轻松放置于工具箱包内
730g 含电池仅重730g，与1台iPadPro相当
WiFi-FTP 支持Type-C、WiFi、HDMI、蓝牙蜂窝网络、TF卡,WiFi-FTP传输 |
 |
|
够专业 |
|
强大的本机分析能力 本机最高支持12点，6线，12区域，分区测温，分区设置发射率，避免重复拍摄检测，大幅提高现场诊断效率。 |
|
|
|
四种图像模式 热像、可见光、画中画和T-DEF®四种图像模式,帮助用户快速定位场景中的故障位置。 |
|
|
|
IREdge™图像增强 FOTRIC自有技术，可以大幅增强复杂场景中目标对象的细节效果。 |
|
|
|

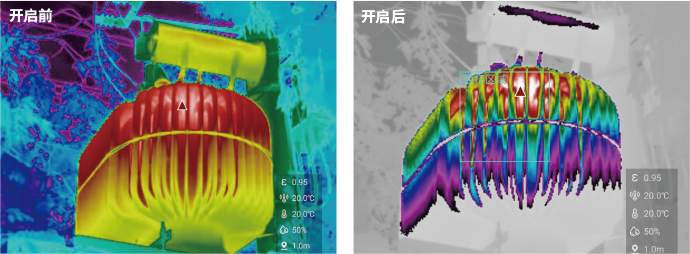

Magicthermal动态成像 能够在实时热像画面中，通过触控的方式呈现目标区域的彩色热成像，其他区域则以黑自热成像显示。 |
|
|
|
自有专业分析软件 热像文件的二次分析，在热像图或全辐射热像视频上增加、删除、重新命名、移动测量工具，并调整其大小。 |
|
|
| 红外分辨率 | 384*288 |
|---|---|
| 超像素(SR) | 增强至768*576 |
| 探测器类型 | 非制冷型红外焦平面探测器 |
| 热灵敏度(NETD) | <40mK@30℃ |
| 像元间距 | 17μm |
| 响应波段 | 8~14μm |
| 图像帧频 | 30Hz |
| 视场角(FOV) | 49°*37° |
| 空间分辨率(IFOV) | 2.23mrad |
| 最小成像距离 | 0.4m |
| 焦距 | 8mm |
| 对焦方式 | 免调焦 |
| 测量分析 | |
| 测温范围 | -20~700℃ |
| 测温量程 | -20~120℃，0~700℃，智能量程 |
| 测温精度 | ±2℃或2%，取大值 |
| 测温点 | 12 |
| 测温线 | 6 |
| 测温框 | 12 |
| 全局测温修正 | 支持发射率、环境温度、反射温度、相对湿度、目标距离、红外窗口（温度和透过率）测温参数修正 |
| 本机分析 | 设备可直接分析热像图和全辐射视频 |
| 分析软件 | AnalyzIR专业热像分析软件 |
| 图像显示 | |
| 显示屏 | 3.5吋，640*480像素，采用大猩猩防爆盖板的IPS LCD触摸显示屏 |
| 图像模式 | 红外图像、可见光测温(T-DEF?)、画中画、可见光 |
| 可见光测温(T-DEF) | 可见光测温，可调节红外图像透明度0%~100% |
| 画中画 | 在可见光图像上叠加可移动位置、可调节尺寸的红外图像 |
| 调色板 | 支持8种调色板： 铁红(Iron)、灰白(Grey)、彩虹(Rainbow)、灰红(GreyRed)、春雨(Rain)、炽热(GlowBow)、医学(Medical)、棱镜(Prism) 支持调色板实时预览切换 |
| 反转调色板 | 支持调色板反转 |
| 温宽模式 | 支持自动调整温宽范围 支持手动调整温宽范围（最小2℃） 支持触控调整温宽范围（最小2℃） |
| 颜色报警 | 支持温度之上、温度之下和温度之间颜色报警 |
| 图像叠加信息 | 显示全局最高温、最低温，测温区域最高温、最低温、平均温、发射率，测温参数，镜头信息，以及时间信息 |
| 高低温跟踪 | 特殊标记自动跟踪测温区域内最高温点和最低温点 |
| 图像细节增强(IREdge) | 支持IREdge红外图像轮廓增强 |
| 高温差均衡成像(T-TWB) | 优化大动态范围的画面显示，展示更多细节 |
| 数码变焦 | 1~6倍连续变焦 |
| 拍摄功能 | |
| 数码相机 | 800万像素，工业级数码相机 |
| 存储卡 | TF卡，支持热插拔，最大支持1TB |
| 定时拍摄 | 设定2秒~1小时的时间间隔，在红外图像、可见光测温(T-DEF?)、画中画模式下，定时保存对应模式的图像 |
| 图片格式 | jpg（热像图）、jpg（可见光图） |
| 视频格式 | irs或irsx（全辐射视频）、mp4 |
| 扫码功能 | 可以扫描二维码和条形码作为文本备注和标签 |
| 语音备注 | 录制最长120秒的语音，保存至热像图和全辐射视频中 |
| 文本备注 | 通过软键盘输入文本，保存至热像图和全辐射视频中 |
| 标签 | 通过软键盘输入文本，保存至热像图和全辐射视频中，之后可在图库中通过标签进行筛选 |
| 收藏 | 点击收藏按钮，将收藏状态保存至热像图和全辐射视频中，同时在图库预览画面中突出显示，之后可在图库中通过收藏状态进行筛选 |
| 全辐射视频录制 | 在红外图像模式下，支持可供分析的全辐射视频录制 |
| MP4视频录制 | 支持各种图像模式下的mp4视频录制 |
| 本机图库 | 支持查看、编辑、删除已经拍摄的图片和视频文件 |
| WiFi连接 | 支持2.4GHz与5GH频段，支持802.11a/b/g/n/ac |
| 蓝牙连接 | BT4.2 LE，可连接至蓝牙耳机 |
| USB接口 | USB Type-C类型，符合USB 3.0/2.0规范 |
| HDMI接口 | Micro HDMI类型，符合HDMI 1.4规范，支持以60Hz传输1080P图像视频 |
| FTP快传 | 通过WiFi网络或设备自身WiFi热点连接本机，然后通过FTP访问本机内数据 |
| PC全辐射视频流 | 通过AnalyzIR实时分析全辐射视频流 |
| 远程显示查看 | 通过USB Type-C接口连接AnalyzIR查看全辐射视频流，通过HDMI高清接口连接到显示屏或投影仪 |
| 桌面端控制 | 支持Windows系统中安装AnalyzIR，可以连接设备进行实时数据分析，并对拍摄和录制的数据进行查看和分析 |
| 移动端控制 | 支持安卓系统中安装EasyIR，可以预览设备投屏，同步设备数据，并对同步后的数据进行查看、浏览、分享和分析 |
| 网页端控制 | 通过手机、电脑、平板等设备自带的浏览器进行远程操作控制，获取、分析、分享本机数据 |
| 软件和固件升级 | 支持OTA远程升级和TF卡本地升级 |
| 激光器 | 激光指示：等级：2级，波长：635nm，功率：<1mW |
| LED照明灯 | 支持手电筒照明和闪光灯模式 |
| 云热像 | 支持NaviTiR |
| 电池类型 | 3.6V，2800mAh可充电锂电池，可现场更换 |
| 电池工作时间 | 连续工作时间≥2小时 （实际使用时间取决于当时的环境和使用情况） |
| 充电方式 | 支持充电器座充，不支持直充 |
| 充电时间 | 支持充电器座充，不支持直充 |
| 节能管理 | 自动关机、手动息屏 |
| 可靠性和认证 | |
| 安全标准 | GB 4793.1/EN 61010-1 |
| 电磁兼容性 | GB/T 18268.1/EN IEC 61326-1 |
| 防爆等级 | Ex ib Ⅰ Mb |
| 防护等级 | IP54(GB/T 4208/IEC 60529) |
| 抗跌落 | 设计为2m抗跌落 |
| 抗冲击 | 25g(GB/T 2423.5/IEC 60068-2-27) |
| 抗振动 | 2g(GB/T 2423.10/IEC 60068-2-6) |
| RoHS指令 | 符合 |
| 物理参数 | |
| 工作温度 | -20~50℃ |
| 存储温度 | -40~70℃，不带电池 |
| 相对湿度 | <95%RH |
| 尺寸 | 243mm*95mm*152mm |
| 重量 | 800g |
| 电池重量 | 160g |
| 外壳材质 | 硬胶：PC+ABS，软胶：TPE，镁合金 |
| 安装方式 | 支持UNC 1/4-20接口连接三脚架 |
| 产品标配 | |
| 标准配置 | 红外热像仪主机、可充电锂电池*2、座充、电源适配器、USB Type-C 至 USB接口线缆、Micro HDMI接口至HDMI接口线缆、32G TF卡、TF卡读卡器、挂绳、资料袋（装箱单、标定证书、快速入门指南）、三脚架螺母、便携软包、内衬、内包装盒、外包装箱 |
