一、红外热像监控系统应用目标

1、系统应用的意义

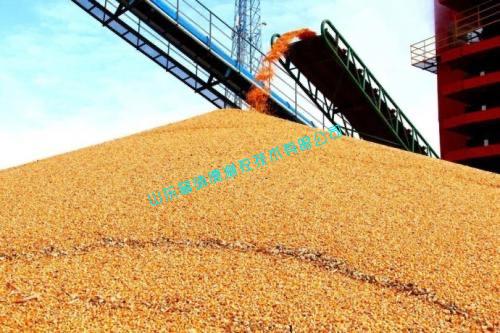

粮食输送带具有运输里程长、旋转设备多、粉尘含量高易爆等特点，因此其发热点分散且一旦出现设备过热 极易引起皮带机械设备的燃烧损坏，其风险等级较高、安全隐患较大。安装红外热成像设备用于粮食传输皮带主要用以监测因设备运行中设备的温度异常变化，通过不同的温度阈值设置触发报警 从而预防设备的故障及火灾监测，且可以减少因突发情况产生的事故损失。红外热像设备实现了24小时实时监控，可实现无人化值守，在节省人工成本的同时，可以更加及时全面的掌握设备的运行状态。

2、系统的建设实现以下的目标

2.1、全天候监控：利用红外热像监控系统通过远端控制，无需看管而实现全天候运行。

2.2、自动报警：当监测到温度异常时生成报警信息，通知值班人员查看现场情况，及时做出相应处理。

2.3、实时显示：实时显示全辐射红外热图，值班人员可查看热像仪监测范围内任意位置的温度。

2.4、异常报警：当出现温度异常，监控后台会及时发现温度异常区域，触发报警，声光报警模块会发出报警声且软件后台会录制事发过程中的视屏文件，方便后期查找调用！

2.5、可实时查看皮带设备监测范围内任意点位的实时温度分布状况和实时温度信息

2.6、可对异常情况进行录制、拍照、分析，并出具专业检测报告。

2.7、风冷降温：采用专用防爆型防护仓，防护仓具备风冷降温功能，可在较高温环境下连续工作

3、总体设计概述

本方案主要针对于粮食运输皮带机进行红外成像监测，以实现设备运行中关键设备的温度实时上传检测皮带上料过程中整体设备的温度情况检测。本次项目现场共涉及两套皮带传输设备共4个滚筒机，单套皮带长度约300米。

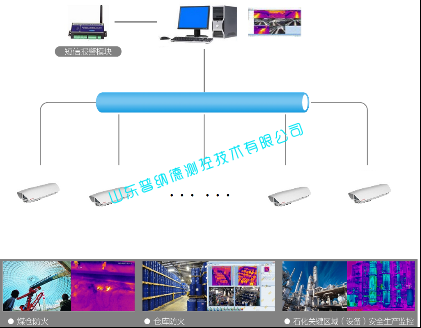

二、系统架构图
