背景概述
集电环也叫导电环、滑环、集流环、汇流环等。它可以用在任何要求连续旋转的同时，又需要从固定位置到旋转位置传输电源和信号的机电系统中。滑环能够提高系统性能，简化系统结构，避免导线在旋转过程中造成扭伤。
客户需要解决问题
集电环的使用比较广泛，但是因为运行条件比较苛刻，经常会出现集电环或电刷的异常磨损、电刷振动以及产生火花等弊病。当出现异常磨损时，一开始只有非常小的伤痕（期间伴随有发热），如果不能及时发现，电刷在这些部位集电不良而产生火花。一旦产生火花，伤痕就逐渐恶化扩大起来，最后形成与电刷滑动接触面的尺寸同样大小的伤痕。严重时会导致整个发电机的停机事故。
碳刷是发电机动静接触和交换能量的设备，碳刷运行的好坏，直接关系到发电机的运行安全。然而实际运行中，碳刷与集电环发热现象极为普遍，如果不能及时有效地采取措施加以处理，或则处理不得当，将会扩大故障，造成严重发热、滑环烧坏，导致发电机停机事故及不必要损失。碳刷和集电环发热的产生发展过程碳刷正常运行中的温度一般在50-80℃。

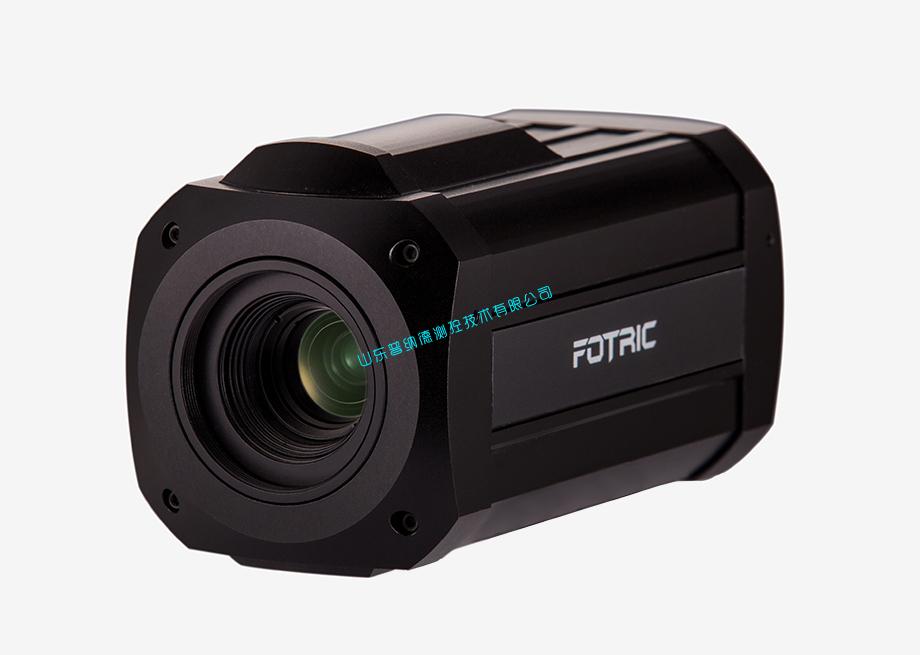

Fotric测温型在线热像仪用于连续、自动、非接触采集温度，可同时采集110592个点的温度值，并以视屏图像的形式直观呈现温度分布情况。实现了7/24全天候监测集电环和碳刷的实时温度。当温度异常时，可第一时间将异常信息输出，通知现场负责人员。
三、Fotric热像系统的使用
1、设备安装需求
（1）复杂电磁环境
设备安装部位位于集电环外侧，发电机内部，励磁及发电机本身所产生的磁场环境非常复杂，周围环境温度受励磁电流及转动部位发热的影响，温度比较高，这要求设备要适合在这样环境下使用。
（2）安装区域设备可靠性要求
设备安装于集电环外侧机组封装柱上，距离转动部位不足1m，对设备抗震动以及运行稳定性要有极高的要求。
（现场实际安装图）

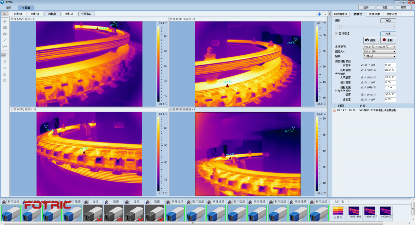

2、后台监控平台

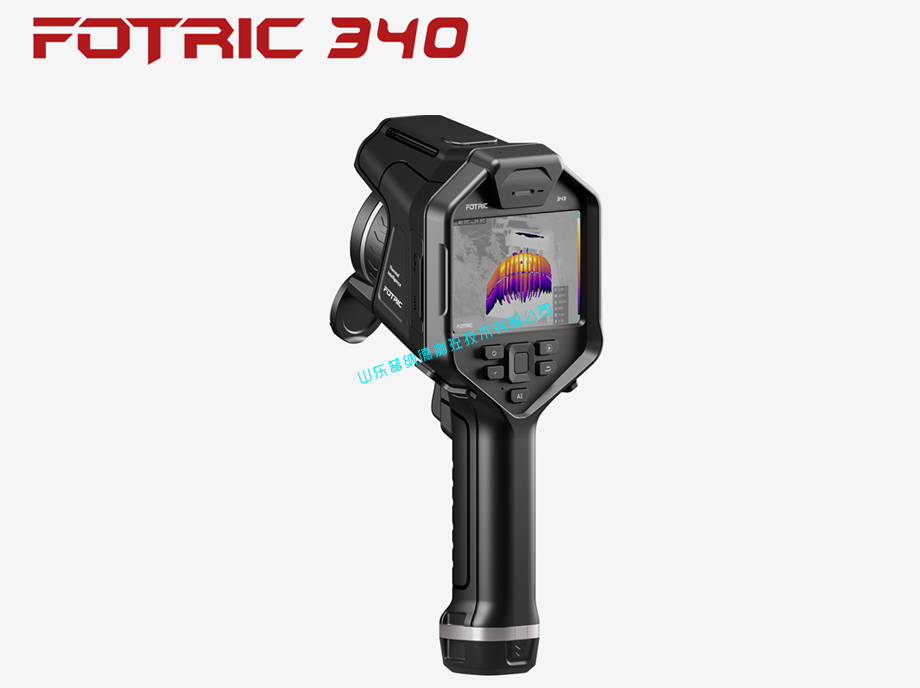

推荐产品
相应客户
水电站发电机以及相关产业部门发电机
